22:38 Delta ПЛК DVP-SE обмен с другими ПЛК DVP-SE через механизм Data Exchange | |

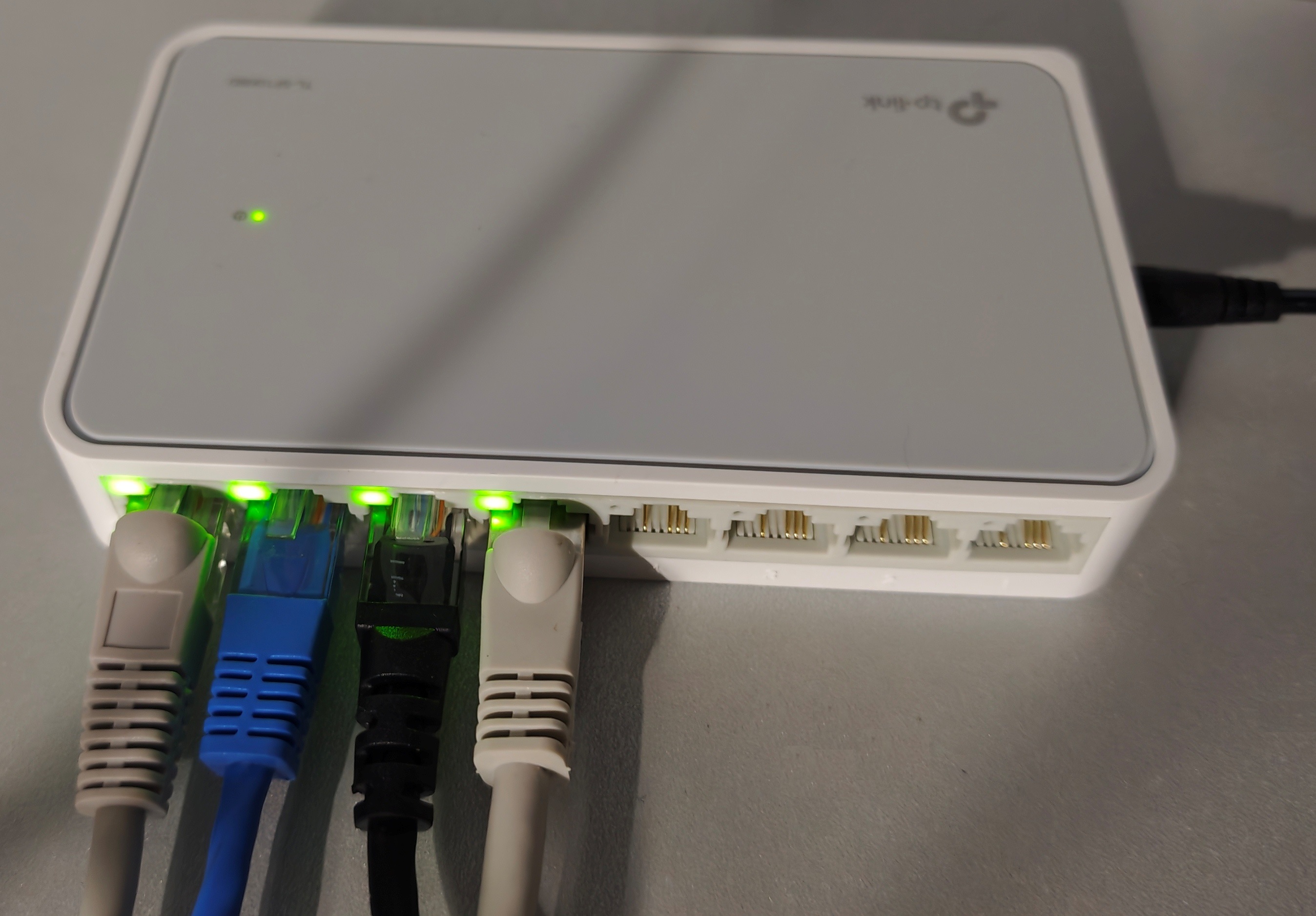

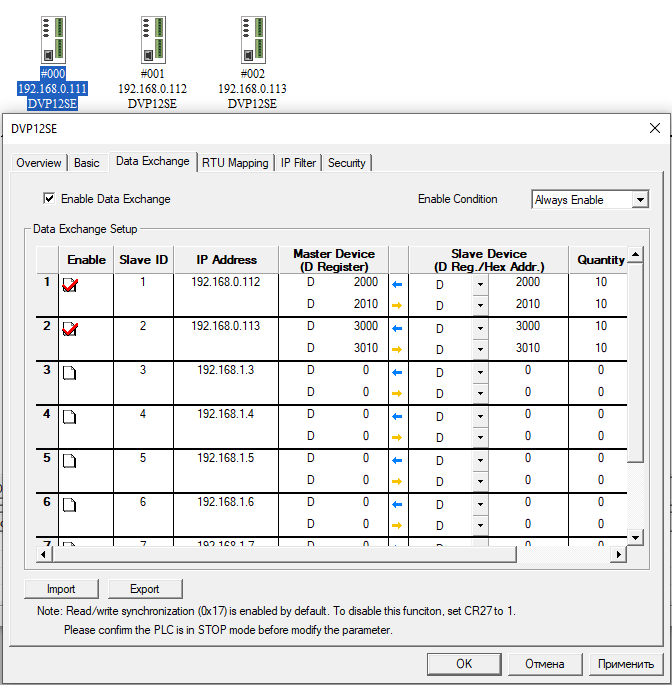

Настройка обмена производится через DCISoft Соединение через неуправляемый коммутатор TP-Link TL-SF1008D. IP-адреса всех ПЛК должны быть в одной подсети, на примере:
При настройке Мастер ПЛК должен быть в состоянии STOP.

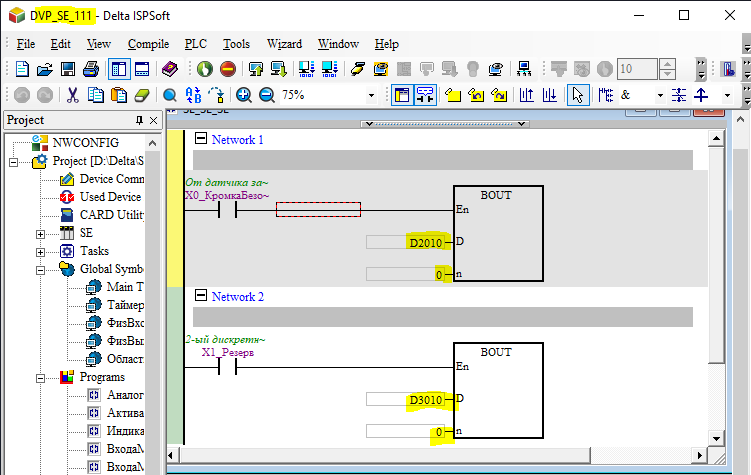

Настройку можно сохранить в файл *.csv SE Memory Map ---> Data register ---> Latched ----> D2000~D3919, 1920 words - DVP-ES2/EX2/SS2/SA2/SX2/SE&TP Operation Manual Programming 20130220.pdf Обмен с Slave ID 1 - 192.168.0.112 Master <----> Slave D2000 <---- D2000 = 10 слов (чтение из слейва D2000...D2009) D2010 ----> D2010 = 10 слов (запись в слейв D2010...D2019) Обмен с Slave ID 2 - 192.168.0.113 Master <----> Slave D3000 <---- D3000 = 10 слов (чтение из слейва D3000...D3009) D3010 ----> D3010 = 10 слов (запись в слейв D3010...D3019) Для доступа к входам X и выходам Y необходимо в каждом плк Slave прописать логику опроса и записи. Важно, плк слейвы должы исполнять хотя бы одну подпрограмму с одним нетворком и быть в состоянии RUN Мастер - 192.168.0.111

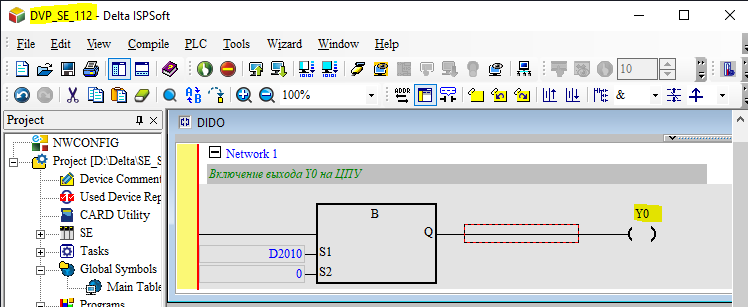

Слейв 1 - 192.168.0.112

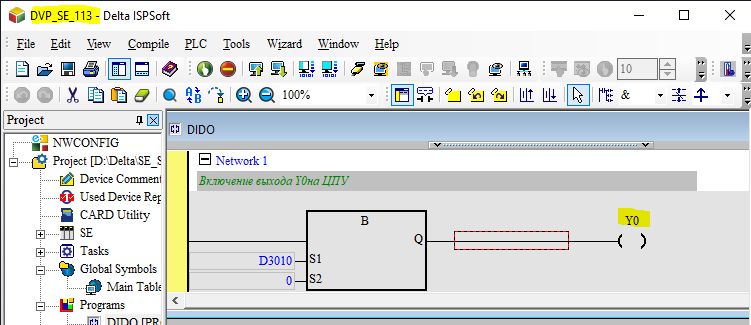

Слейв 2 - 192.168.0.113
Видео примера обмена на Rutube Видео примера обмена на Youtube
| |
|
| |
