1) ОпросТРМ10

Чтение состояния регулятора
0- 1  Температура Float (чтение) 1009 (4105)
2-3  Уставка регулятора Float (чтение и запись) 100B (4107)
4-5 Текущее значение уставки регулятора Float   (чтение) 100D  (4109)
6-7 Выходная мощность  Float  (чтение и запись) 100F   (4011)
8 - Режим регулирования  Word (чтение и запись) 1011   (4013)
( 0- STOP, 1- RUN, 2- MAN)

2) Out

Условия разрешения нагрева:
1. Уровень масла в норме ( X6= ON)
2. Давление масла в норме ( X4 = ON, X5= OFF)
3. Температура ниже максимальной ( X7=OFF)
4. Насос включен ( Y1=ON)

Включение  ТЭН 1:
1. С панели щита переключатель  в положении 100 % мощности ( X2=ON)
2. Регулирование разрешено ( M0=ON)
3. Температура отличается от заданной на величину разности ( Тзад - Ттек.)
активируется выходом аварии ТРМ210 ( X21=ON) и разрешении
управления ТЭН 1 с релейного выхода ТРМ210 (M514)
4. С панели оператора разрешено включение ТЭН 1 ( M512= OFF)
5. Выбран режим ТЭН или ТЭН+ПАР

При активации выхода Y2  ТЭН 2 включается. Условия включения:
1. Выполняются условия разрешения нагрева ( M0=ON)
2. Не активен сигнал аварии ( перегрева ) DRU  ( X20=OFF)
3. Переключатель мощности  не в положении 0  ( X2=ON или X3=ON)

3) Alarms

Температура больше максимальной.

Уровень ниже минимального

Давление ниже минимального
Запуск таймера задержки для набора давления

Давление ниже минимального

Отключение защитного автомата насоса

Авария регулятора мощности ( перегрев)

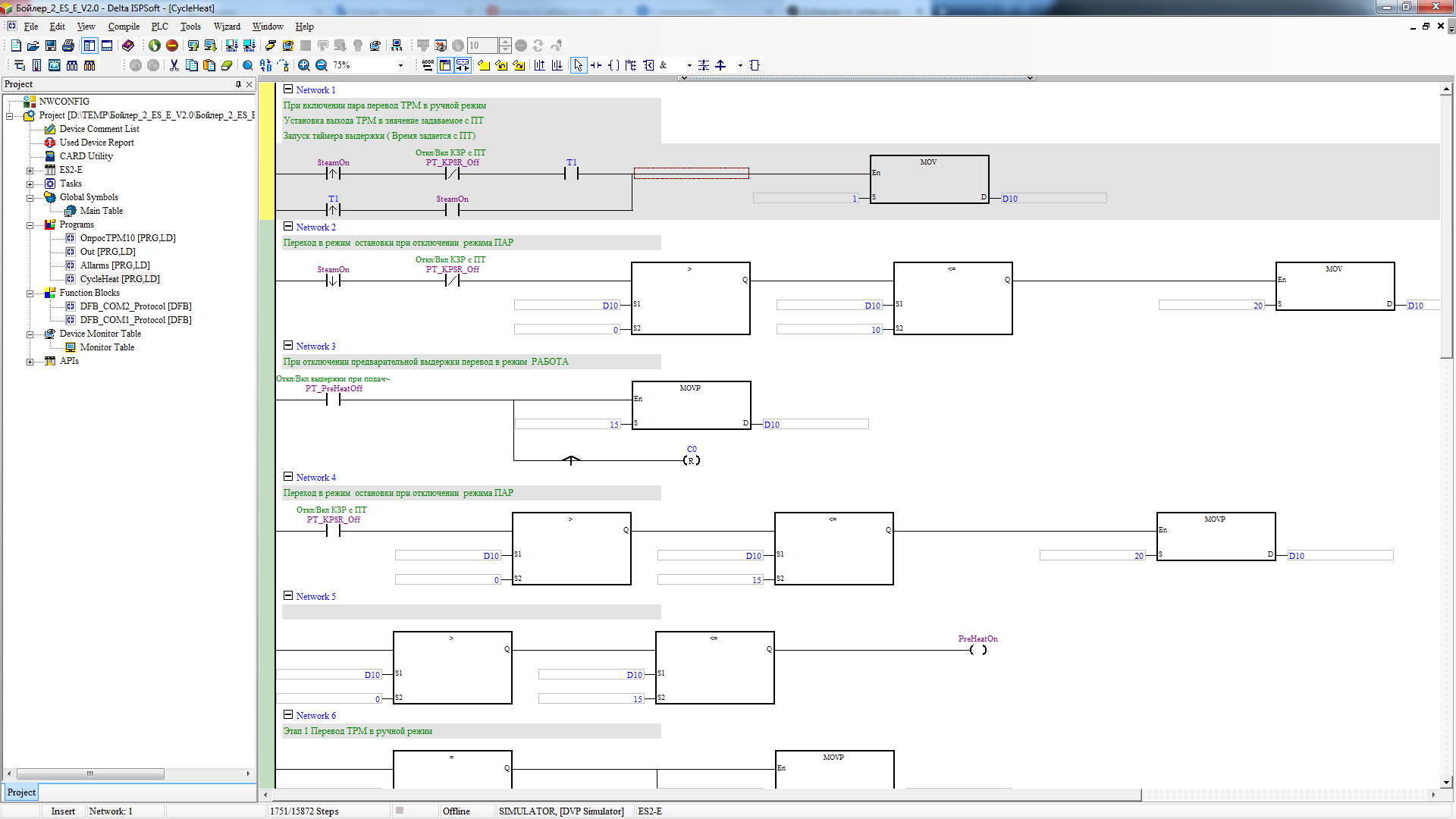

4) CycleHeat

При включении пара перевод ТРМ в ручной режим
Установка выхода ТРМ в значение задаваемое с ПТ
Запуск таймера выдержки ( Время задается с ПТ)

Переход в режим  остановки при отключении  режима ПАР

При отключении предварительной выдержки перевод в режим  РАБОТА

Переход в режим  остановки при отключении  режима ПАР

Этап 1 Перевод ТРМ в ручной режим

Запись значения мощности при разогреве

Выдержка времени

Перевод ТРМ в  режим РАБОТА

Перевод ТРМ в  режим СТОП
