PLC_project_Master_Slave.7z - HaiwellHappy V2.2.13.260128

Переключение языка интерфейса с "кракозябр" на английский язык

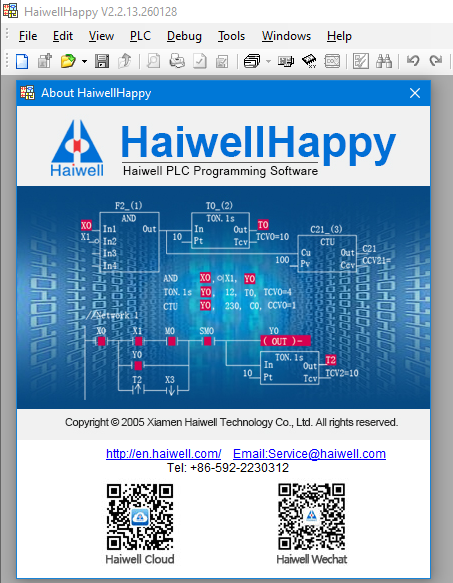

Английский интерфейс

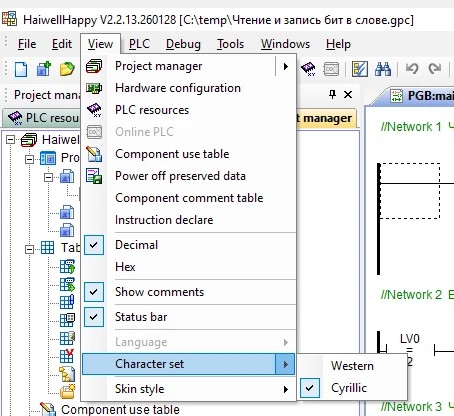

Включение русских комментариев

Проект PLC_Master

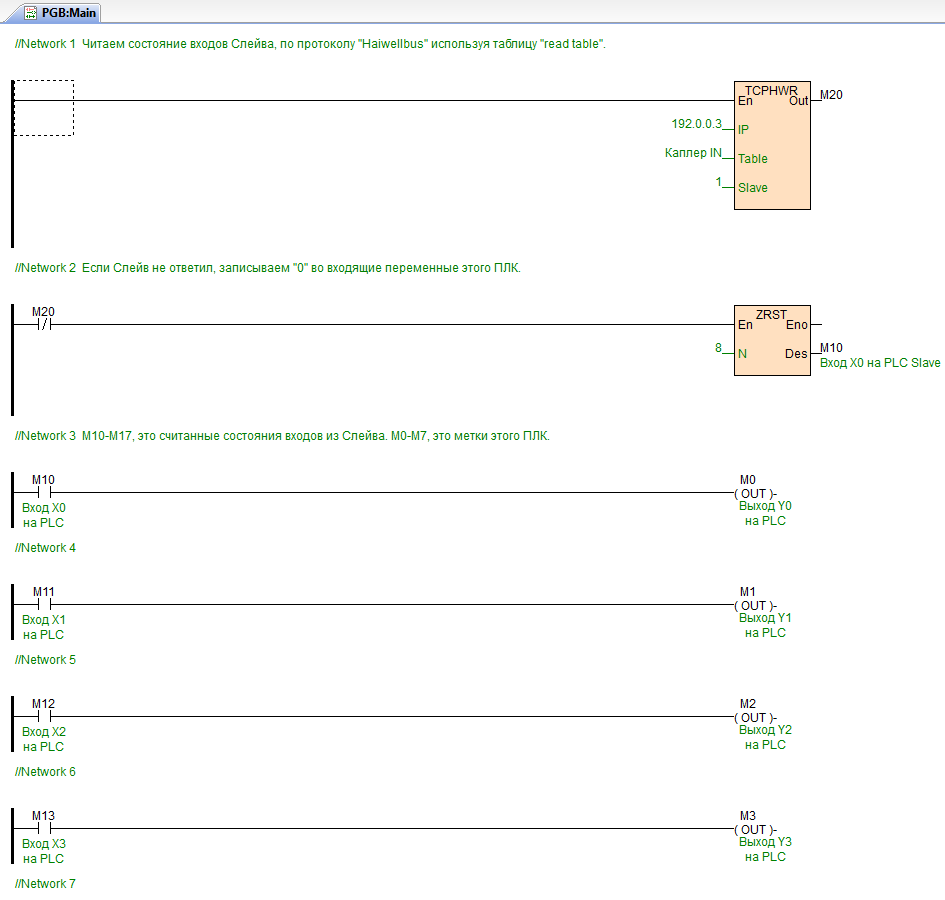

• Network 1  - Читаем состояние входов Слейва, по протоколу "Haiwellbus" используя таблицу "read table".
• Network 2 - Если Слейв не ответил, записываем "0" во входящие переменные этого ПЛК.
• Network 3-10 - M10-M17, это считанные состояния входов из Слейва. М0-М7, это метки этого ПЛК.
• Network 11 - Пишем состояние переменных М0-М7 этого ПЛК в Слейв, по протоколу "Haiwellbus" используя таблицу "write table".

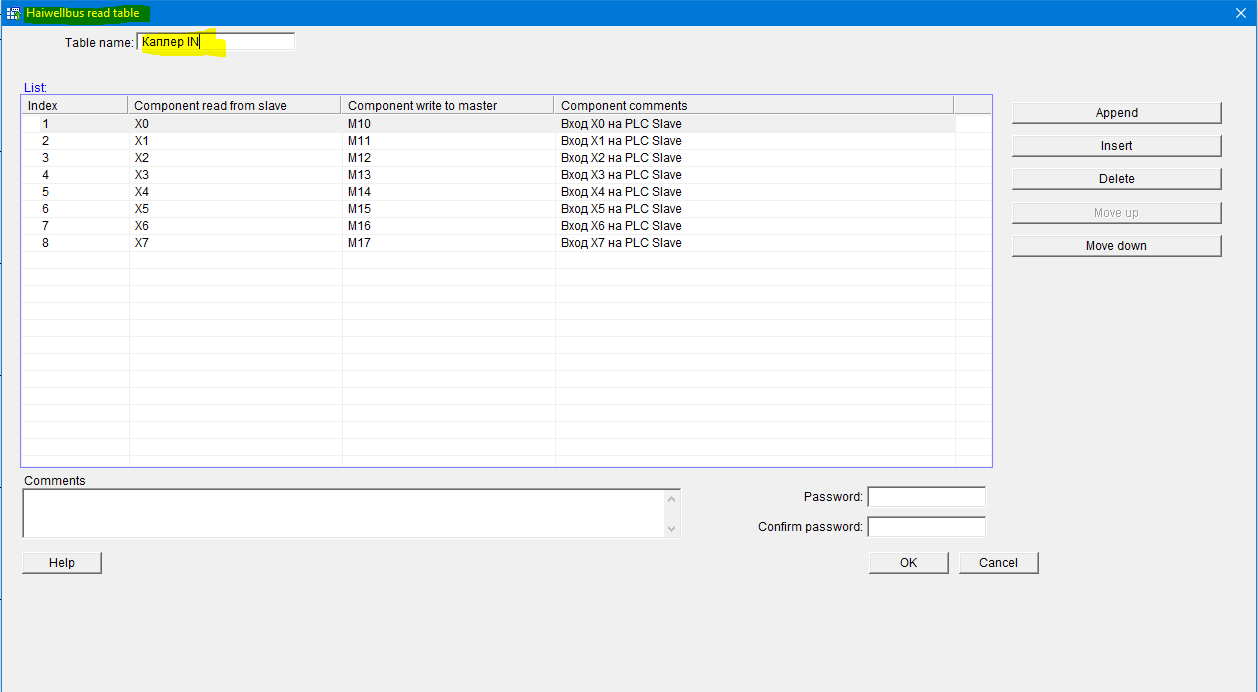

Настройки HaiwellBus - Read Table

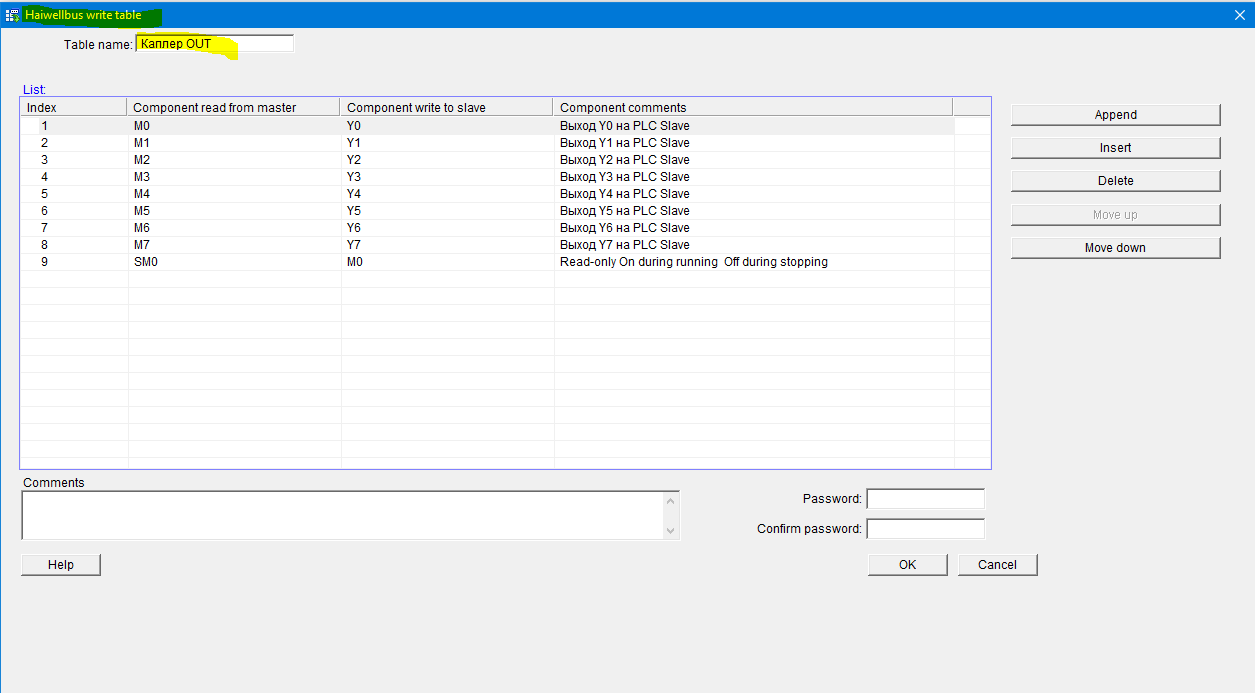

Настройки HaiwellBus - Write Table

Проект PLC_Slave

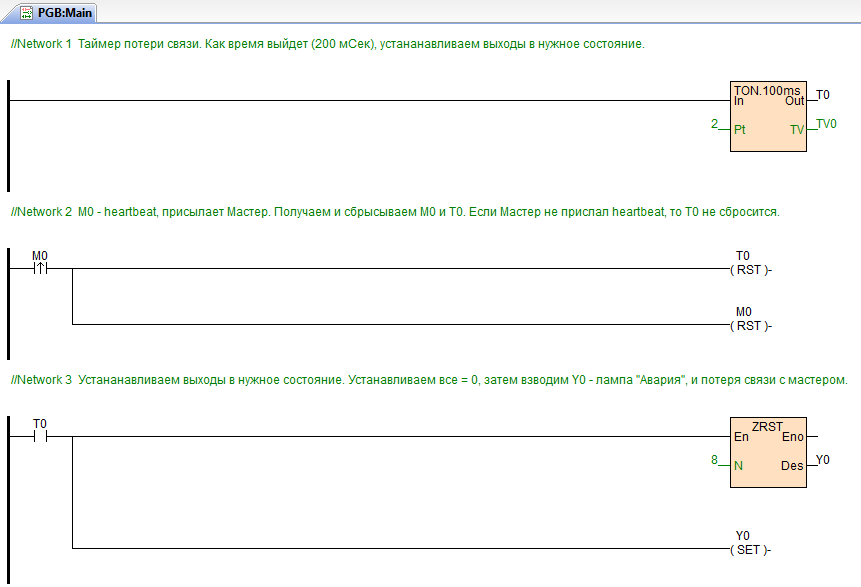

• Network 1 - Таймер потери связи. Как время выйдет (200 мсек), устанавливаем выходы в нужное состояние.
• Network 2 - M0 - heartbeat, присылает Мастер. Получаем и сбрасываем М0 и Т0. Если Мастер не прислал heartbeat, то Т0 не сбросится.
• Network 3 - Устанавливаем выходы в нужное состояние. Устанавливаем все = 0, затем взводим Y0 - лампа "Авария", и потеря связи с мастером.

Youtube Shorts

Видео примера обмена на Rutube

По материалам пользователя EN
