Предпосылки проблемы - ошибка ERR16 по связи CAN by Kjum4n

После проведения обследования на месте было подтверждено наличие синфазных помех. В сложных электромагнитных условиях сигналы могут проникать в микросхему материнской платы через сетевой кабель платы дисплея, вызывая сбои в работе CAN-сети.

Мы уже провели[испытанияв лабораторных условиях и в условиях, имитирующих полевые условия.

48-часовая непрерывная проверка. Предложенный план по устранению неисправностей главной и ведомой панелей дисплея признан надежным.

Шаг 1: Снимите панель дисплея.

Аккуратно извлеките плату дисплея инвертора из основной платы и открутите два крепежных винта на задней стороне.

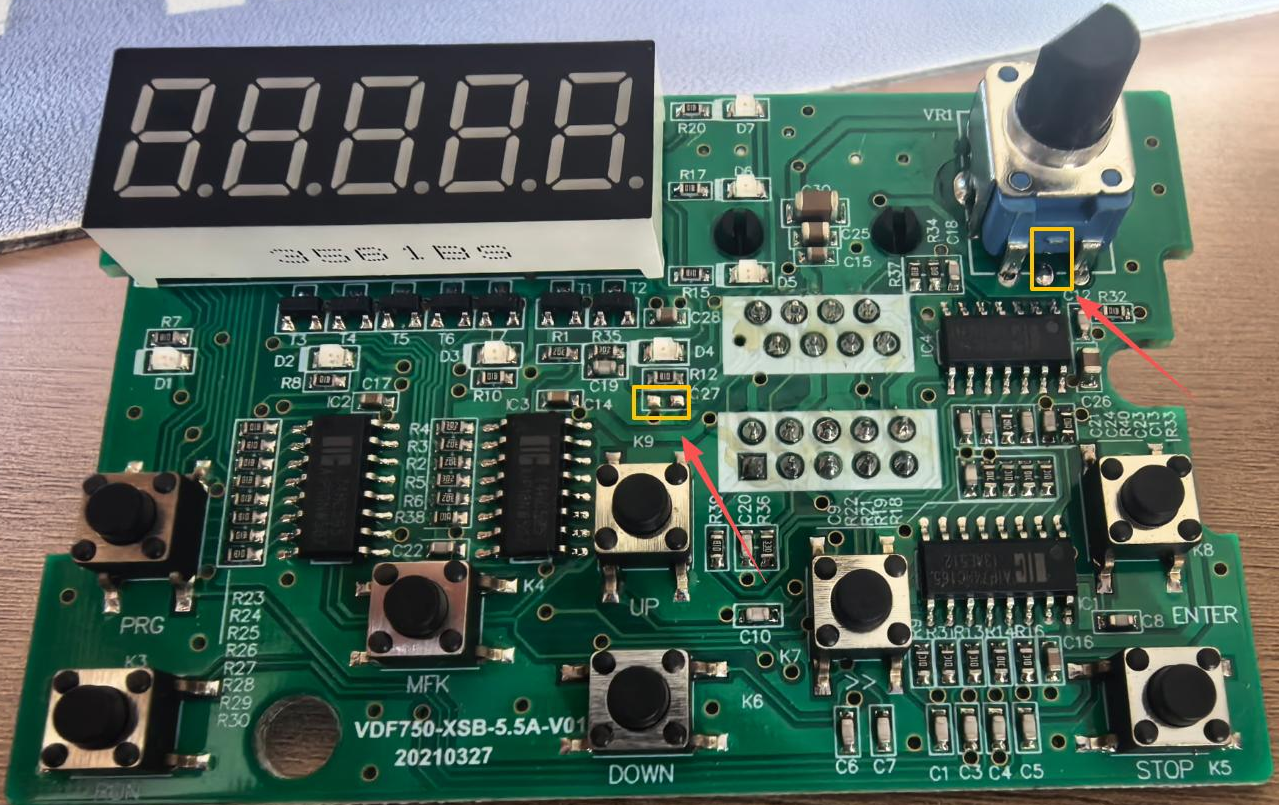

Шаг 2: Снимите поверхностно-монтируемый конденсатор C27.
Найдите шелкографическую маркировку на передней панели дисплея.C27Конденсаторы поверхностного монтажа.
Для выпаивания конденсатора C27 используйте паяльник и отсос для выпаивания.

После демонтажа никаких компонентов к этому месту припаивать не нужно; просто оставьте пустую площадку.

Шаг 3: Отсоедините средний контакт потенциометра.
Найдите синий потенциометр (регулируемый резистор) на панели дисплея.

Потенциометр имеет 3 контакта.Отсоедините средний штифт (обычно это ползунок) от площадки..

Средний контакт можно отрезать кусачками, чтобы полностью извлечь его из печатной платы.

Оставьте штифты с обеих сторон как есть, не перемещайте их.

Шаг 4: Восстановление установки
Дисплейную панель установить обратно на инвертор. Убедитесь, что соединение шлейфа надежное.

Подтверждение после исправления
После включения проверьте, нормально ли загорается дисплей.
Проверьте, восстановилась ли нормальная связь по CAN-шине и исчезла ли ошибка Err16.
Данная коррекция устраняет только проблему помех, вызванных сложной электромагнитной обстановкой на объекте, и не затрагивает конструктивные недостатки самого частотного преобразователя.
Решение было проверено в течение 48 часов непрерывной работы и является надежным и эффективным.
Что касается роли C27. Этот конденсатор изначально предназначался для фильтрации, но при сильных синфазных помехах он стал «каналом» для проникновения помех в микросхему, его удаление прервало путь распространения помех.

Что касается центрального контакта потенциометраСредний контакт потенциометра является выходным сигнальным выводом. Отключение этого контакта предотвращает превращение самого потенциометра в антенну и возникновение помех. Нет необходимости использовать панель для регулировки скорости на месте; эта операция не имеет побочных эффектов.
